MD308系列电机驱动器
发布日期:2012-12-17

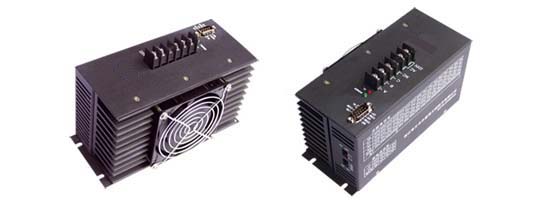

MD308系列电机驱动器

1、说明:

    MD3XXS(XX代表输出最大电流)驱动器驱动三相混合式步进电机,该驱动器采用原装进口MTSUBISHI模块,实现高频斩波,恒流驱动,具有极强的抗干扰性;控制信号与内部信号实现光电隔离、具有过流、过压、过热等一系列自保护功能、运行平稳、可靠性好,带动8A以下所有的110BYG130BYG系列三相混合式步进电机。


2、特点:(技术数据)

  • AC220V电源供电
  • 每相最大驱动器电流根据所配的电机配置。
  • 采用交流伺服电机的电流控制方式,精确电流输出,使步进电机各项运行性能指标接近交流伺服电机
  • 驱动器性能对电机的依赖性极小,不同参数电机均可获得优异性能
  • 具备多种细分模式,特殊细分要求可定制
  • 静止时自动半电流锁定,信号光电隔离
  • 适配电机:110BYG130BYG系列步进电机
  • 参数置于外壳,拨码开关设置,便于调试及维护
  • 工作环境温度:0~45oC 工作环境湿度:10~85%;保护环境温度:20~70oC 保护环境湿度:10~90%

3接线端子说明

端子标记

功能

说明

 AL

 相原点指示

 相原点时发光管亮(绿色)

 POWER

 电源指示

 电源打开发光管亮(红色)

 COM

 信号公共端

 CPCWH/FEPP 内部光耦的公共地

 CP

 步进脉冲信号



 CW

 方向控制信号



 U

 U相输出

 接步进电机

 V

 V相输出

 接步进电机

 W

 W相输出

 接步进电机

 NC





 AC220V

 电源输入

 额定电压AC220V

 AC220V

 电源输入

 额定电压AC220V
